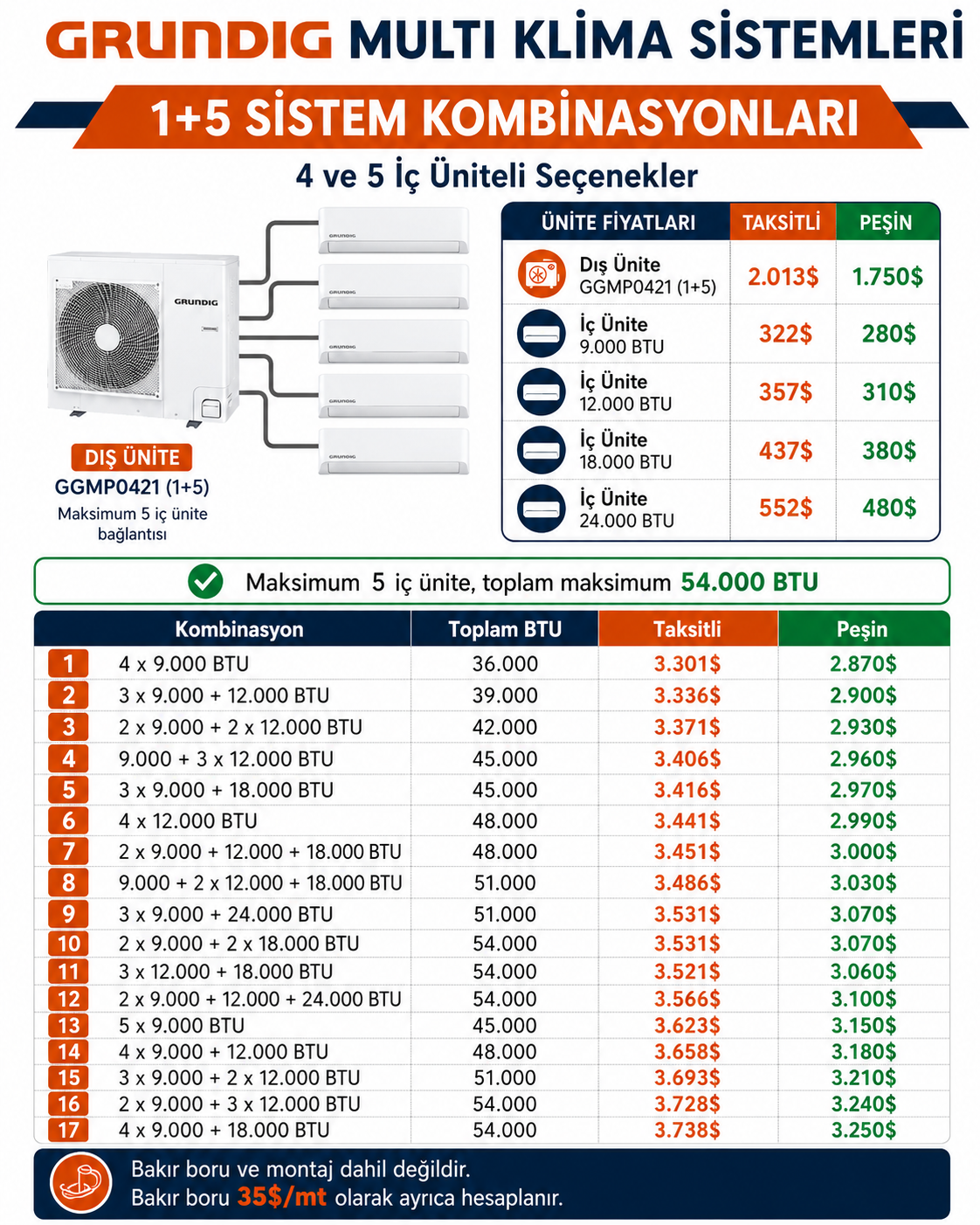

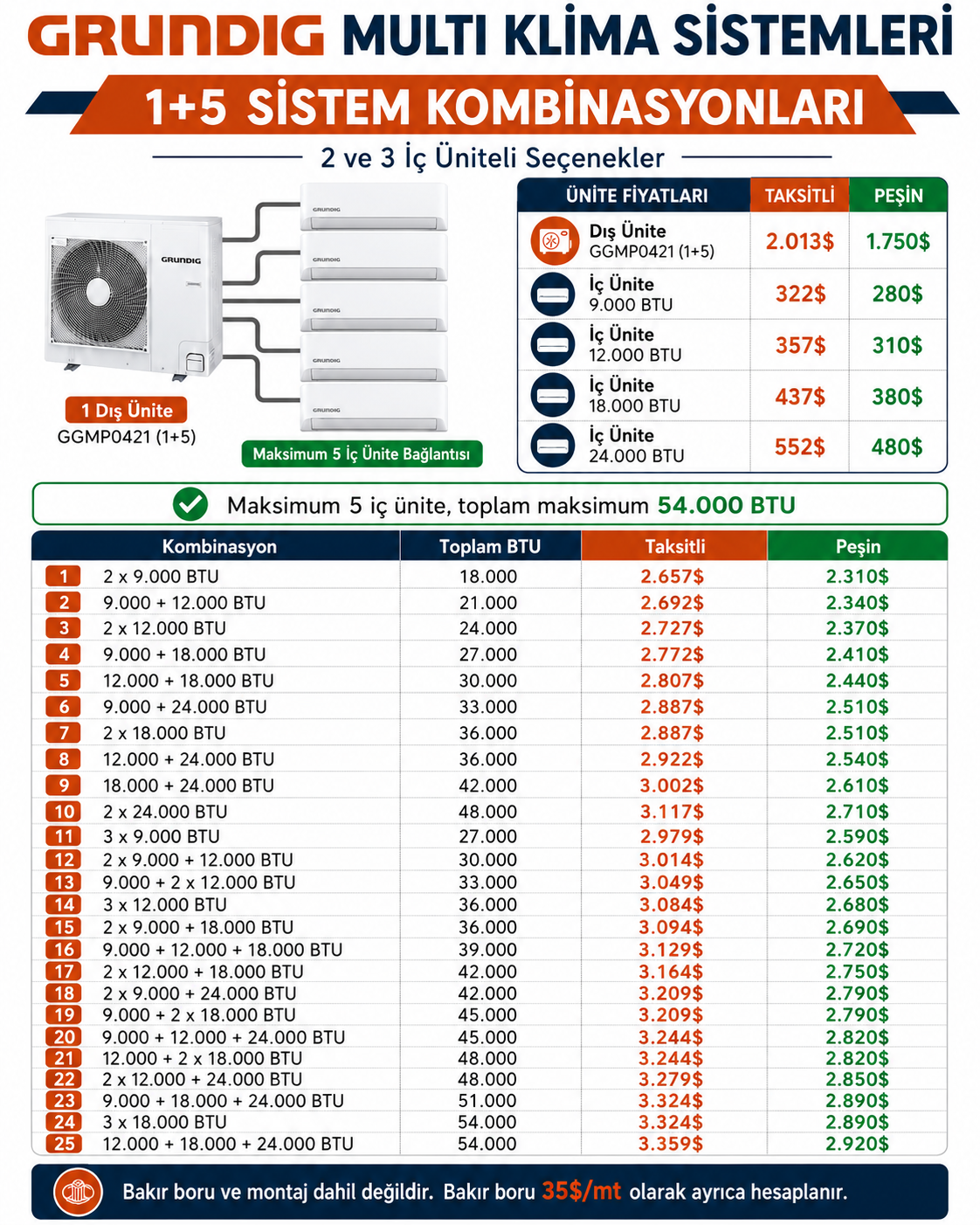

Grundig 1+5 Multi Klima Sistemi

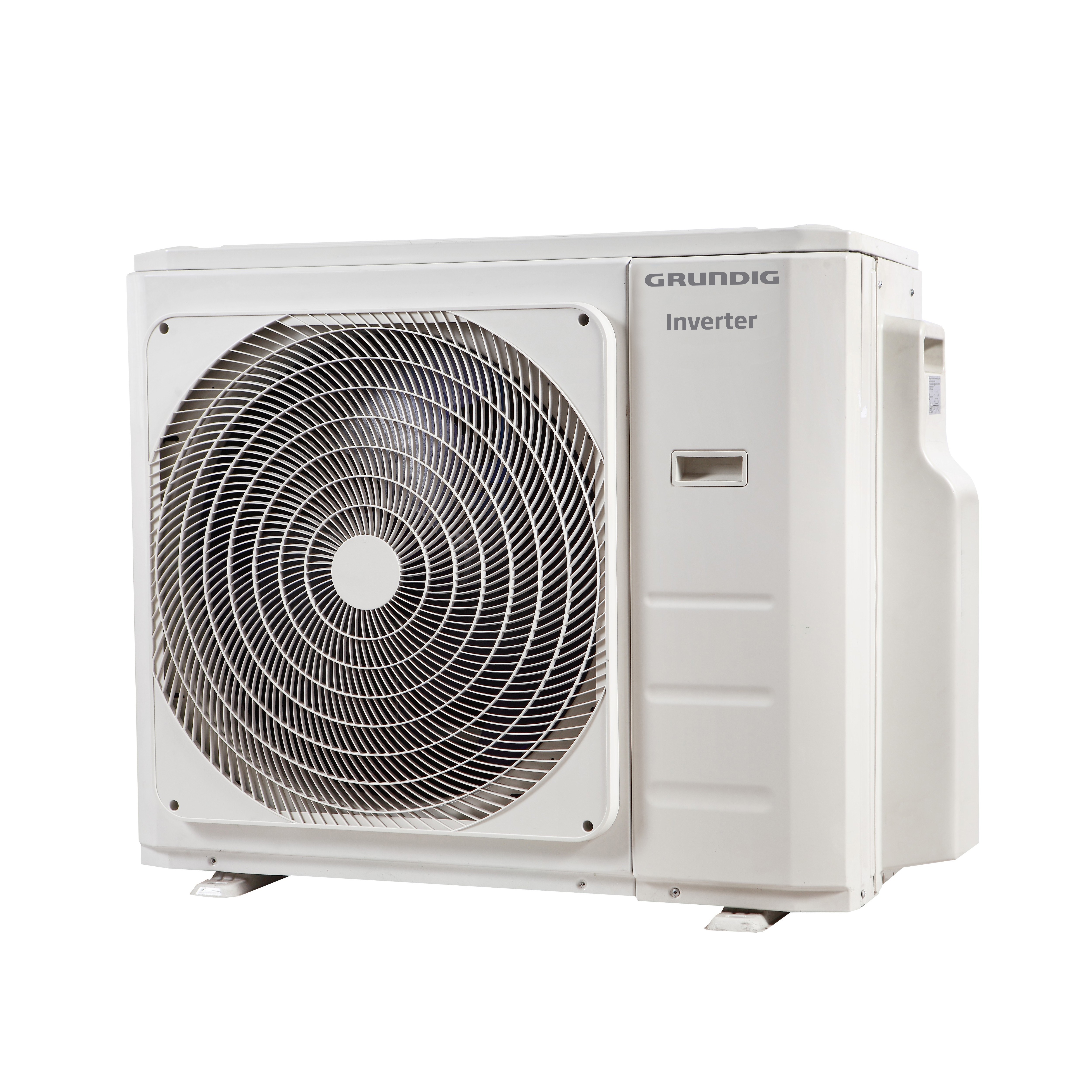

Dış Ünite Özellikleri

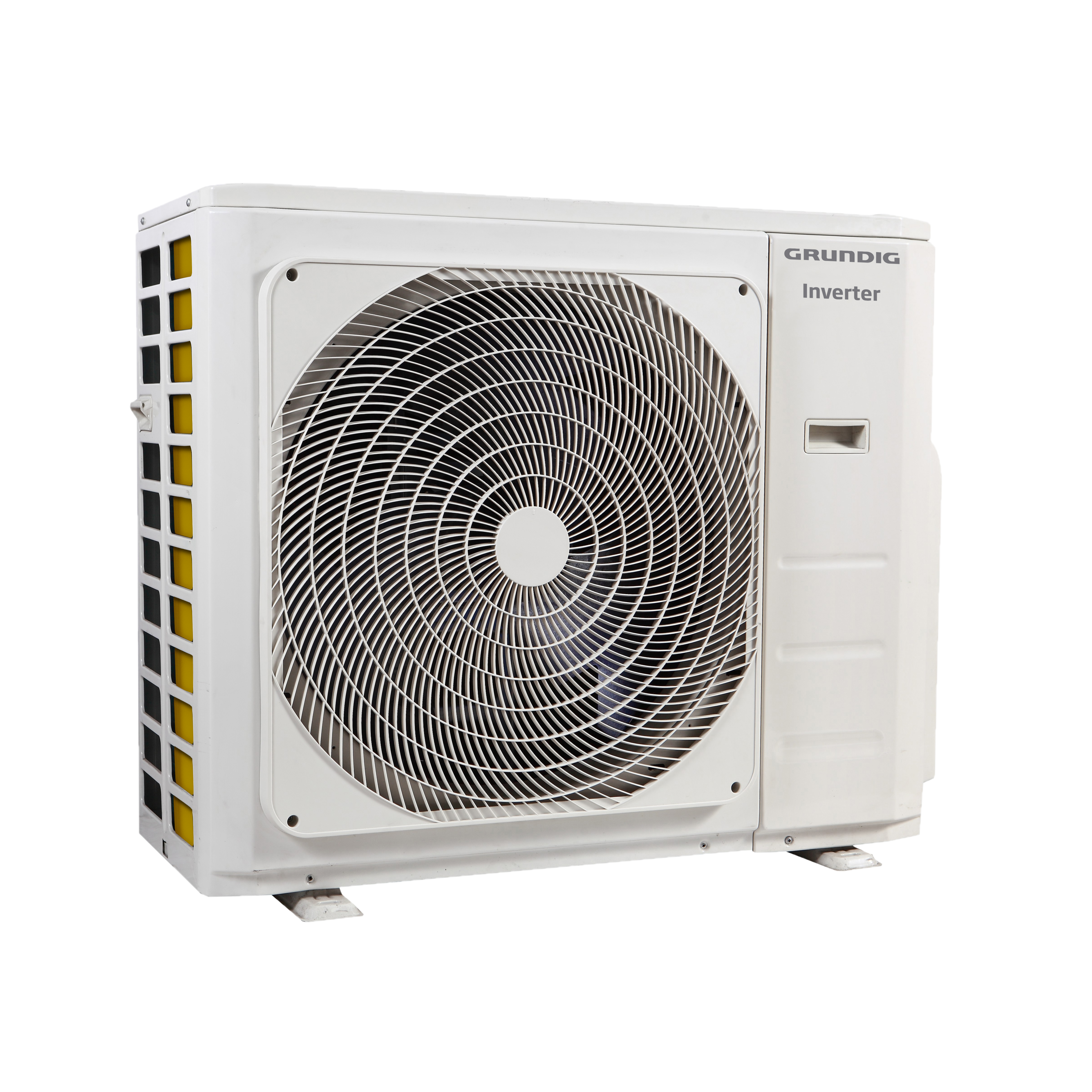

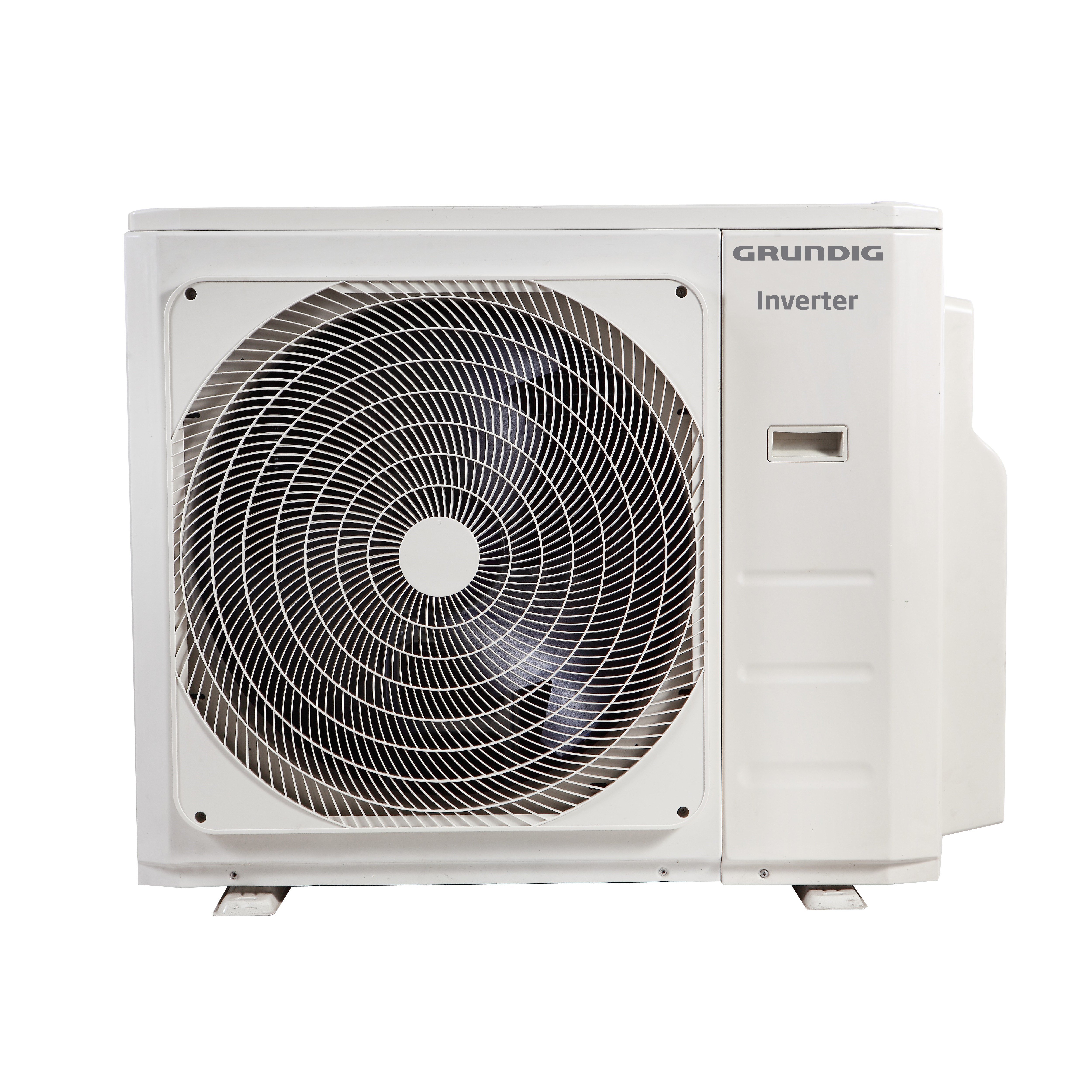

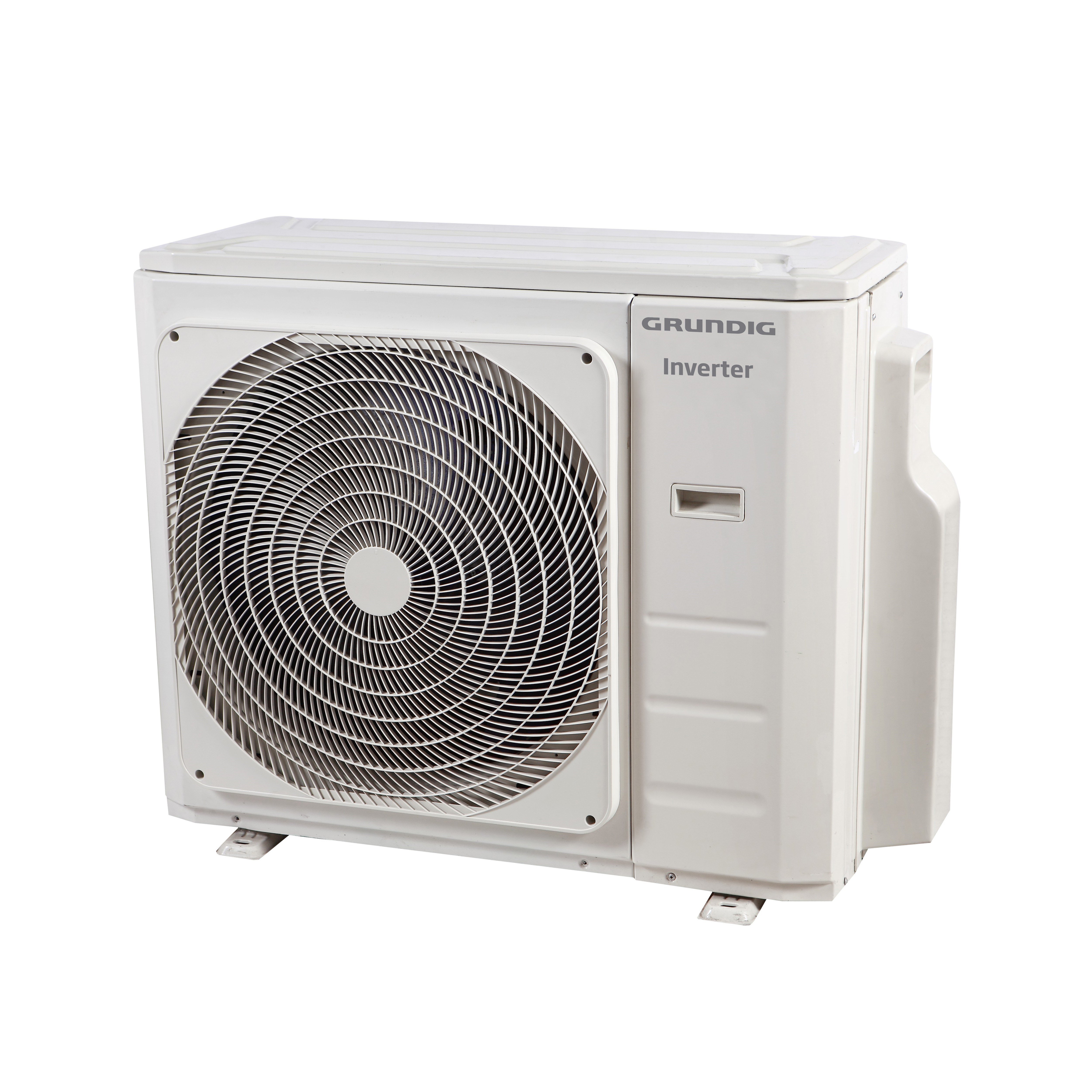

Grundig GGMPO 421 Multi Klima Dış Ünitesi

• Model: GGMPO 421
• Sistem tipi: 1 dış ünite + maksimum 5 iç ünite
• Ürün tipi: Multi inverter dış ünite
• İklim sınıfı: T1
• Soğutucu akışkan: R32
• Fabrika soğutucu akışkan miktarı: 2.900 gram
• Tasarım soğutma kapasitesi: 12,1 kW
• Tasarım ısıtma kapasitesi: 8,9 kW
• Ayarlanabilir soğutma kapasitesi: 9.000–42.000 BTU/h
• Ayarlanabilir ısıtma kapasitesi: 12.000–42.000 BTU/h
• Soğutma kompresör frekans aralığı: 12–85 Hz
• Isıtma kompresör frekans aralığı: 22–95 Hz
• SEER değeri: 6,1
• Mevsimsel soğutma verimliliği: %241
• SCOP değeri: 3,68
• Mevsimsel ısıtma verimliliği: %144
• Yıllık soğutma enerji tüketimi: 1.190 kWh
• Yıllık ısıtma enerji tüketimi: 3.386 kWh
• Soğutma güç tüketimi: 3.928 W
• Isıtma güç tüketimi: 3.910 W
• Soğutma çalışma akımı: 17,1 A
• Isıtma çalışma akımı: 17 A
• Dış ünite hava debisi: 3.850 m³/h
• Ses basınç seviyesi: 55 dBA
• Ses gücü seviyesi: 70 dBA
• Elektrik bağlantısı: 220–240 V, 50 Hz, monofaze
• Elektrik besleme noktası: Dış ünite
• Kondenser kaplaması: Alüminyum / Golden Fin kaplama
• Soğutma çalışma ortam sıcaklığı: -15°C ile 50°C
• Isıtma çalışma ortam sıcaklığı: -15°C ile 24°C
• Anma güç girişi: 4.700 W
• Anma akımı: 22 A
• Elektrik besleme kablosu: 4 × 3 mm²
• İç ve dış ünite bağlantı kablosu: 1,5 × 4 mm²

Teknik Not: Dış ünitenin performans, enerji tüketimi, çalışma sıcaklığı ve elektrik değerleri üretici teknik dokümanına göre hazırlanmıştır.

Dış Ünite Ölçüleri

• Net ölçüler, genişlik × yükseklik × derinlik: 1.083 × 336 × 244 mm
• Net ağırlık: 14 kg
• Ambalaj ölçüleri: 1.155 × 315 × 415 mm
• Brüt ağırlık: 18 kg

Teknik doküman notu: GGMPO 421 dış ünitesinin ölçü ve ağırlık değerleri, teknik dokümanda GKMPI 240 iç ünitesiyle aynı gösterilmiştir. Ürün siparişi veya teknik montaj öncesinde bu değerlerin üretici ya da yetkili servis tarafından ayrıca doğrulanması önerilir.

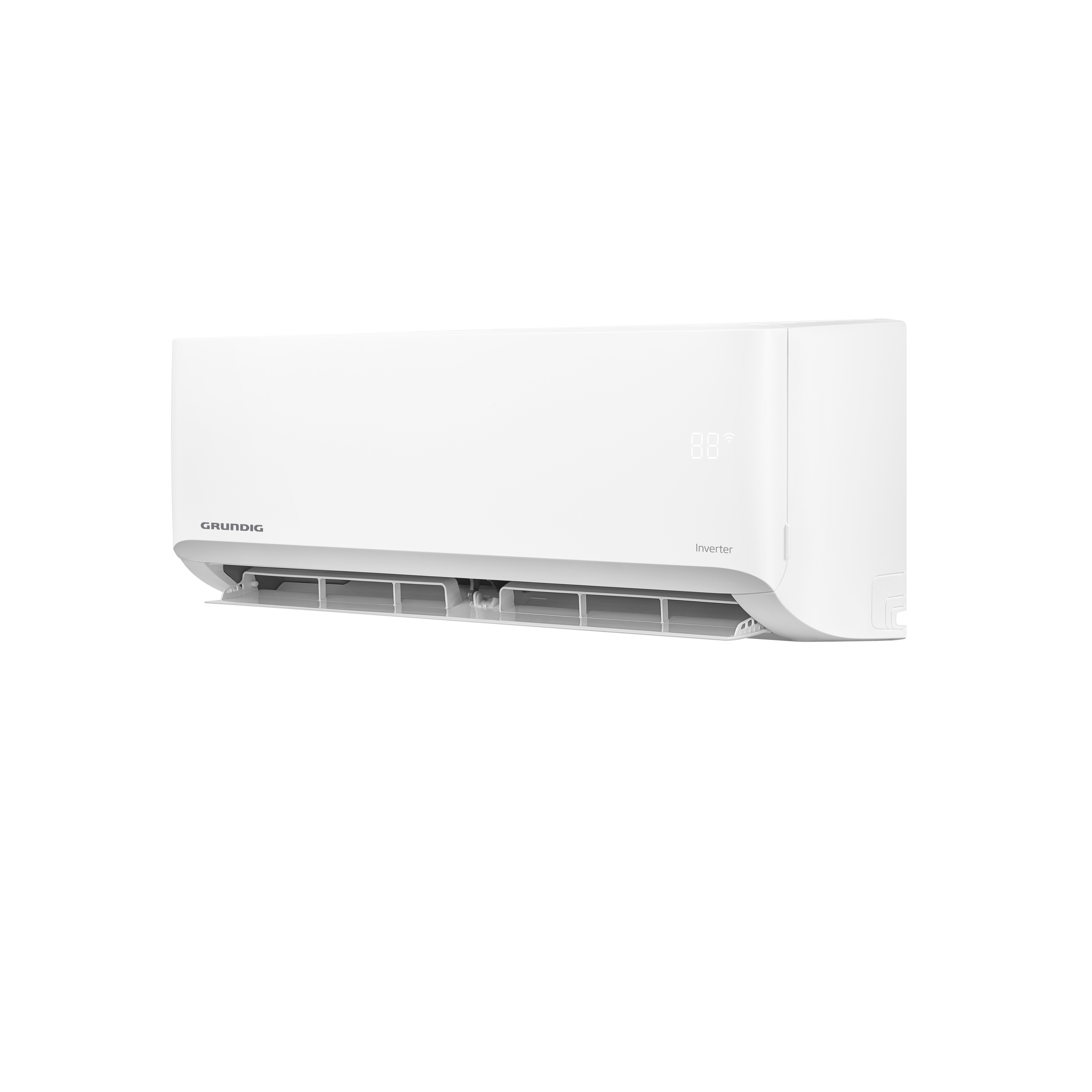

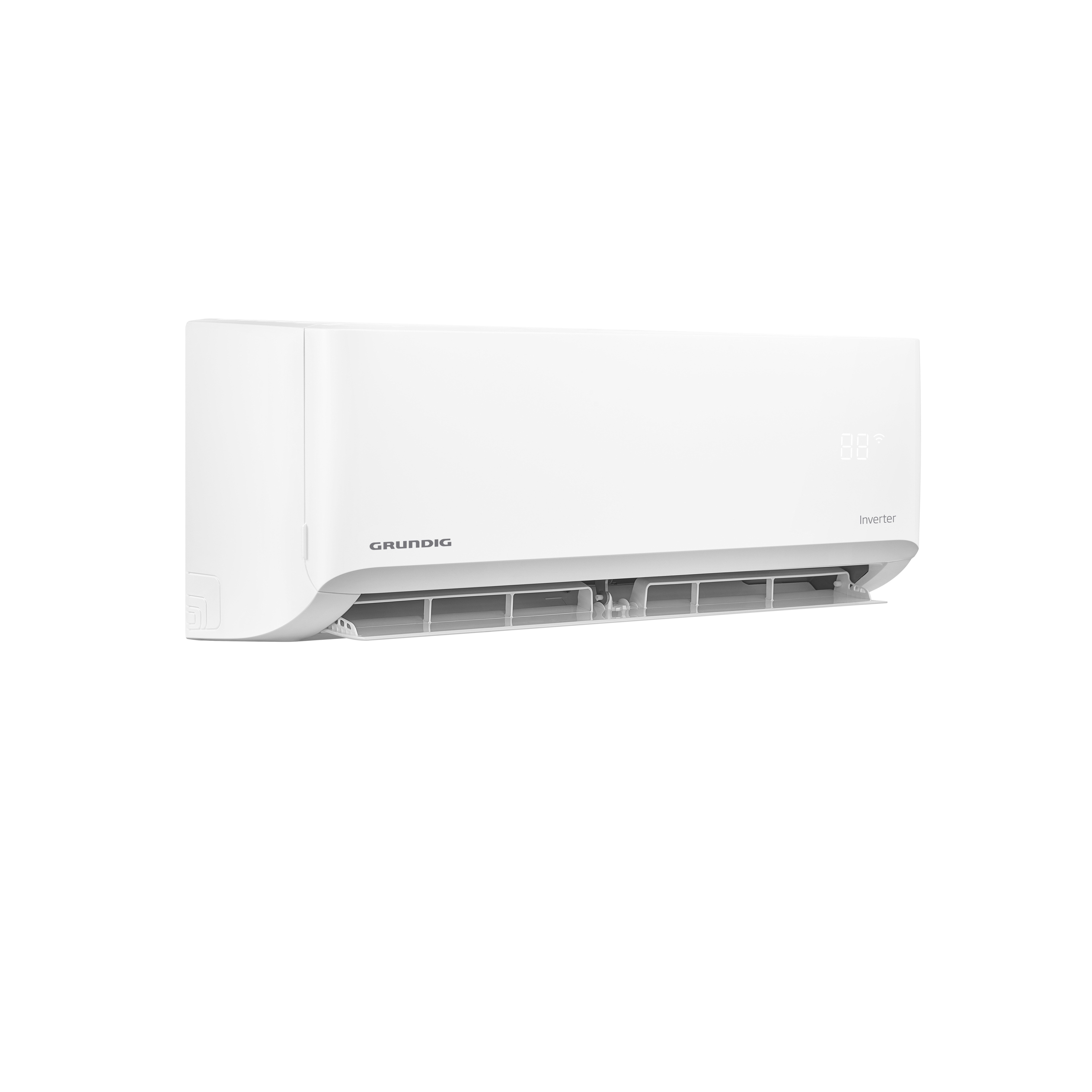

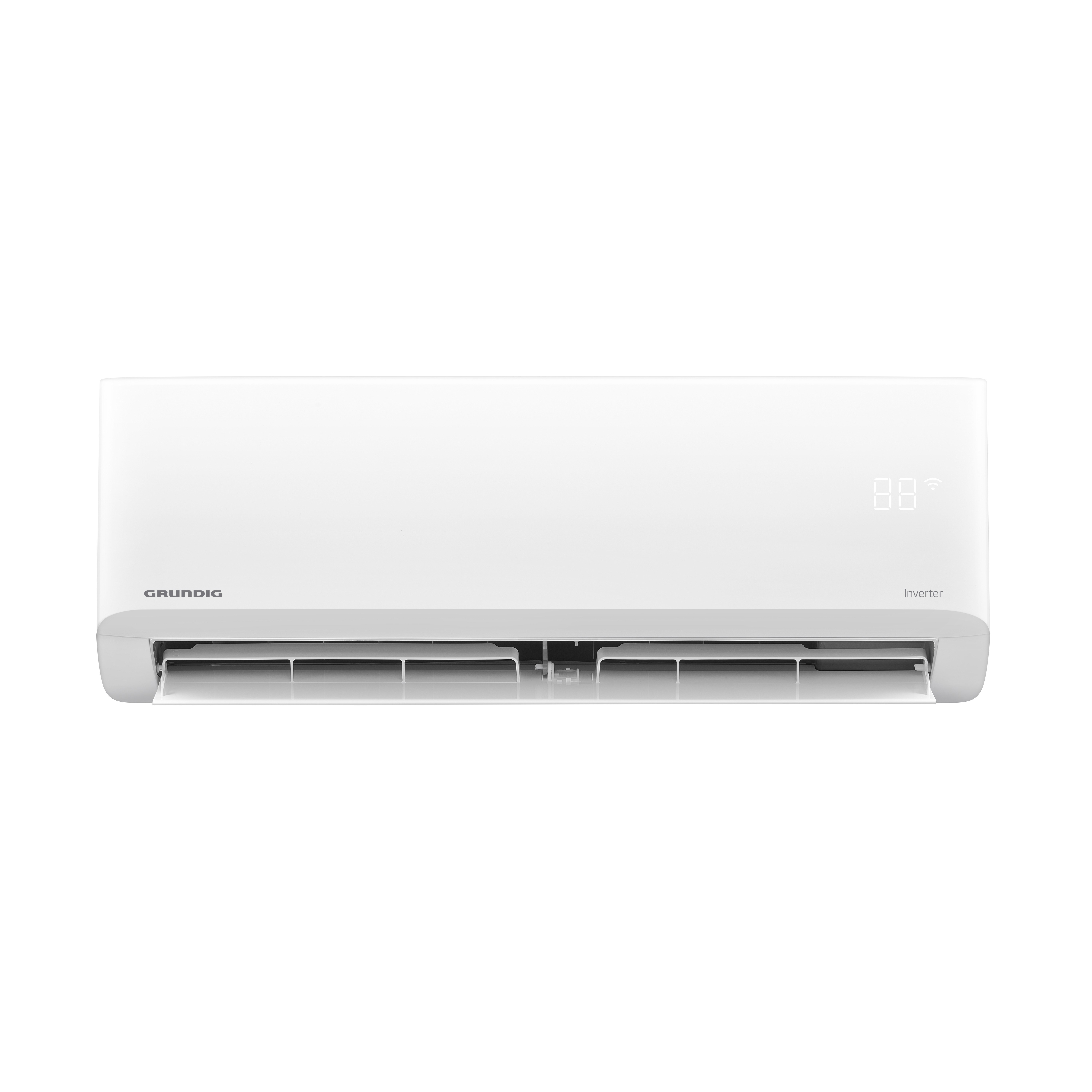

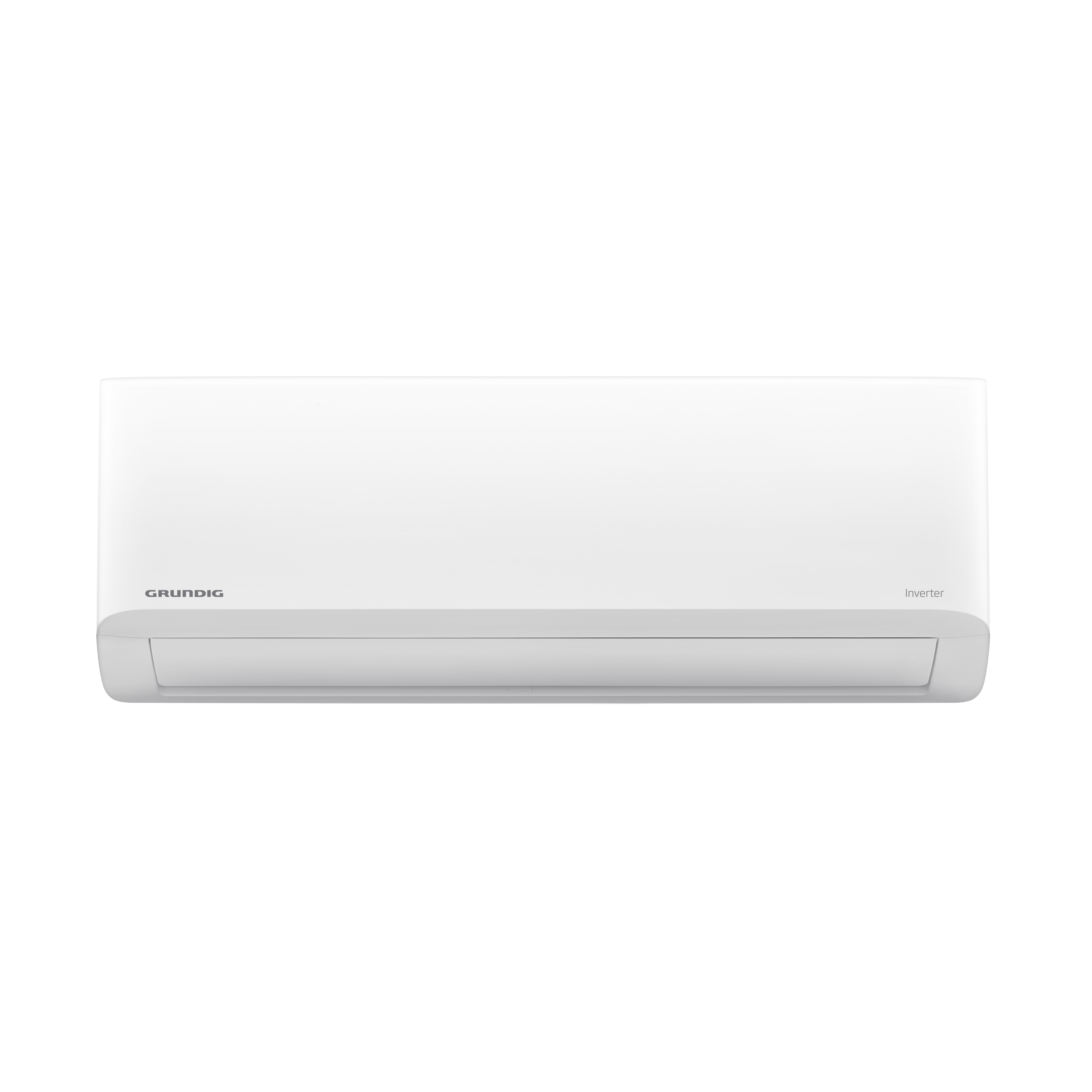

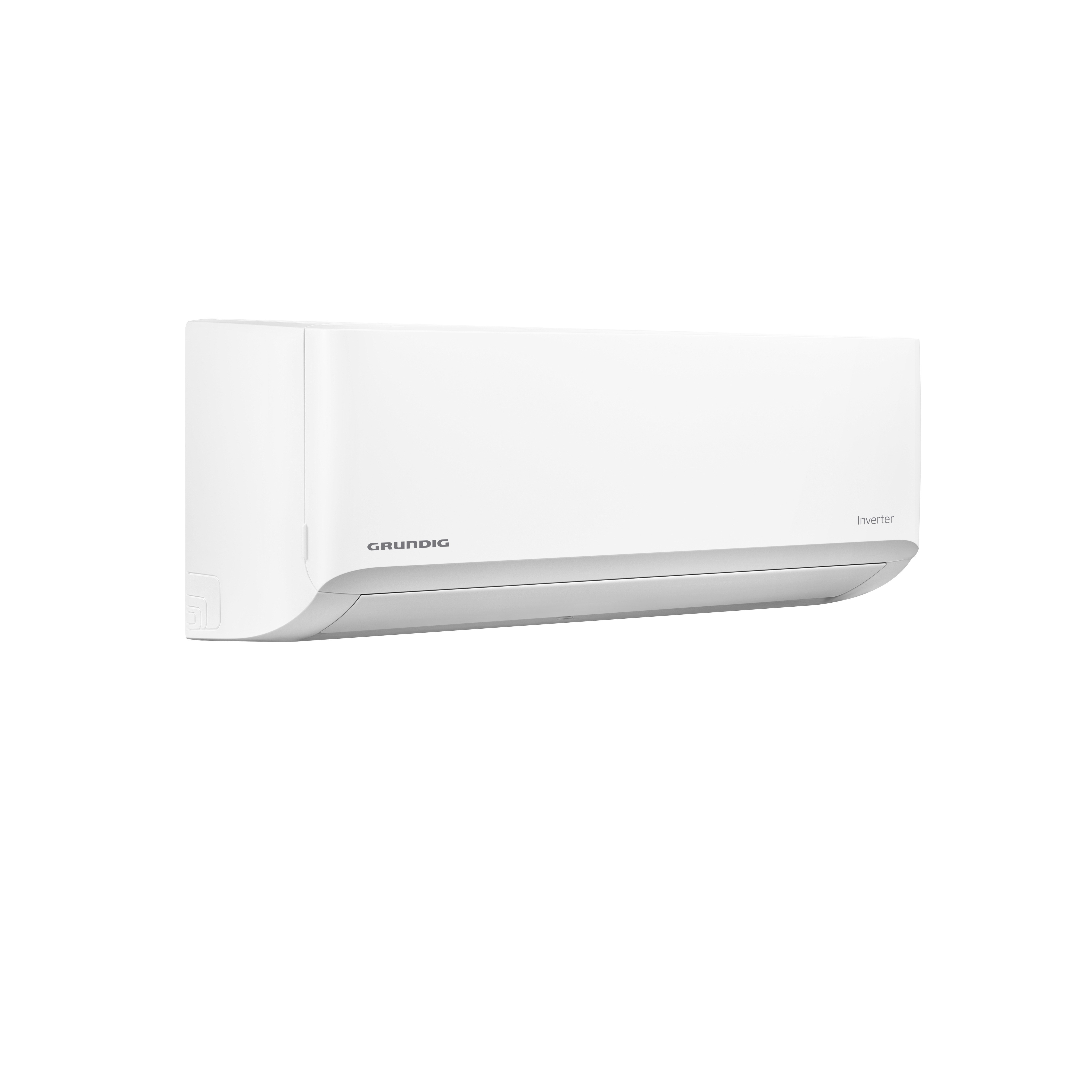

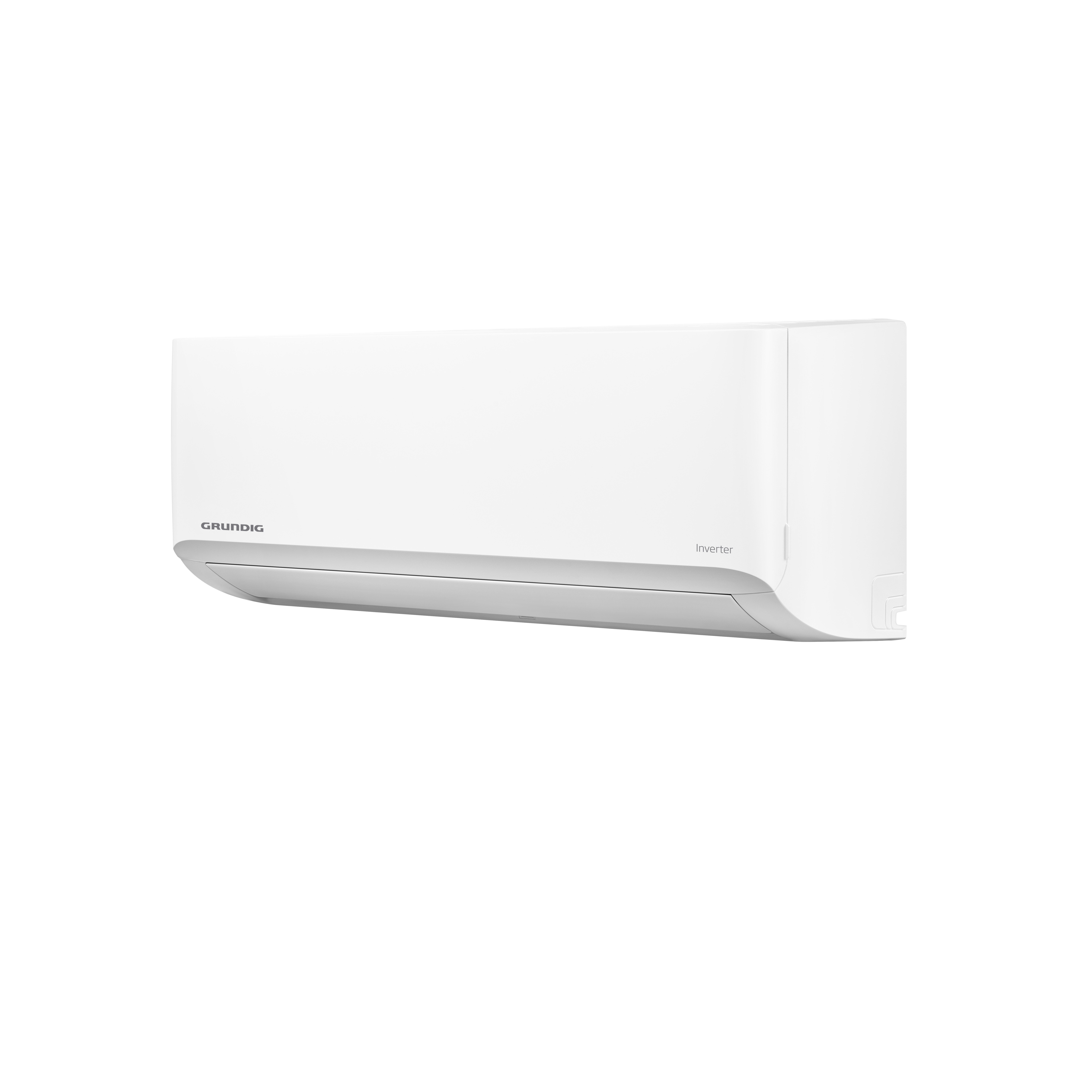

İç Ünite Özellikleri

Grundig 1+5 Multi Klima Sisteminde aşağıdaki dört farklı iç ünite kapasitesi kullanılabilir.

Tüm İç Ünitelerde Bulunan Ortak Özellikler

• Inverter çalışma sistemi
• Isı pompalı soğutma ve ısıtma
• LED dijital gösterge
• İki adet yüksek yoğunluklu filtre
• Aktif karbon filtre
• Cold Catalyst filtre
• Otomatik yukarı-aşağı hava yönlendirme
• Jet Cool hızlı soğutma
• Jet Heat hızlı ısıtma
• Elektrik kesintisi sonrasında otomatik yeniden başlatma
• Nem alma fonksiyonu
• Otomatik sıcaklık kontrolü
• Uyku modu
• 24 saat zamanlayıcı
• Otomatik defrost
• Sıcak başlangıç fonksiyonu
• Minimum enerji modu
• ZoneFollow sıcaklık algılama özelliği
• Turbo, yüksek, orta, düşük ve otomatik fan kademeleri
• Dış üniteden elektrik beslemesi
• T1 iklim sınıfı
• Beyaz ön panel

GKMPI 090 – 9.000 BTU İç Ünite

• Soğutma kapasitesi: 9.000 BTU / 2.638 W
• Isıtma kapasitesi: 10.000 BTU / 2.931 W
• Hava debisi: 520 / 460 / 330 m³/h
• Nem alma kapasitesi: 1 litre/saat
• Ses basınç seviyesi: 37 / 32 / 22 / 20 dBA
• Ses gücü seviyesi: 54 dBA
• Anma güç tüketimi: 21 W
• Elektrik bağlantısı: 220–240 V, 50 Hz, monofaze
• Net ölçüler: 729 × 292 × 200 mm
• Net ağırlık: 8,5 kg

GKMPI 120 – 12.000 BTU İç Ünite

• Soğutma kapasitesi: 12.000 BTU / 3.517 W
• Isıtma kapasitesi: 13.000 BTU / 3.810 W
• Hava debisi: 520 / 400 / 350 m³/h
• Nem alma kapasitesi: 1,2 litre/saat
• Ses basınç seviyesi: 37 / 32 / 22 / 21 dBA
• Ses gücü seviyesi: 56 dBA
• Anma güç tüketimi: 23 W
• Elektrik bağlantısı: 220–240 V, 50 Hz, monofaze
• Net ölçüler: 802 × 295 × 200 mm
• Net ağırlık: 9 kg

GKMPI 180 – 18.000 BTU İç Ünite

• Soğutma kapasitesi: 18.000 BTU / 5.275 W
• Isıtma kapasitesi: 19.000 BTU / 5.569 W
• Hava debisi: 800 / 600 / 500 m³/h
• Nem alma kapasitesi: 1,8 litre/saat
• Ses basınç seviyesi: 41 / 37 / 31 dBA
• Ses gücü seviyesi: 56 dBA
• Anma güç tüketimi: 36 W
• Elektrik bağlantısı: 220–240 V, 50 Hz, monofaze
• Net ölçüler: 971 × 321 × 228 mm
• Net ağırlık: 11,5 kg

GKMPI 240 – 24.000 BTU İç Ünite

• Soğutma kapasitesi: 24.000 BTU / 7.034 W
• Isıtma kapasitesi: 25.000 BTU / 7.327 W
• Hava debisi: 1.090 / 770 / 610 m³/h
• Nem alma kapasitesi: 2,6 litre/saat
• Ses basınç seviyesi: 46 / 37 / 34,5 dBA
• Ses gücü seviyesi: 62 dBA
• Anma güç tüketimi: 68 W
• Elektrik bağlantısı: 220–240 V, 50 Hz, monofaze
• Net ölçüler: 1.083 × 336 × 244 mm
• Net ağırlık: 14 kg

Not: İç ünitelerin kapasite, hava debisi, ses seviyesi, ölçü ve ağırlık değerleri üretici teknik dokümanına göre hazırlanmıştır.

Borulama Mesafeleri ve Bağlantı Özellikleri

Genel Borulama Sınırları

• Sistemin maksimum toplam borulama uzunluğu: 80 metre
• İç ve dış ünite arasındaki maksimum kot farkı: 15 metre
• İlave soğutucu akışkan miktarı: 12 gram/metre
• Dış ünitedeki sıvı hattı bağlantıları: 5 × 6,35 mm (1/4 inç)
• Dış ünitedeki gaz hattı bağlantıları: 4 × 9,52 mm (3/8 inç) + 1 × 12,7 mm (1/2 inç)

Bu değerler, tüm iç ünite hatlarının toplam borulama uzunluğu için geçerlidir. Borulama güzergâhı ve kapasite dağılımı montaj öncesinde yetkili servis tarafından projelendirilmelidir.

İç Ünite Boru Çapları

Borulama ve Montaj Notları

• Maksimum 80 metre, tüm iç ünite hatlarının toplam borulama uzunluğunu ifade eder.
• İç ünite ile dış ünite arasındaki maksimum düşey mesafe 15 metredir.
• Standart gaz miktarının yeterli olmadığı uygulamalarda metre başına 12 gram R32 ilave edilmelidir.
• Kullanılacak bakır boru çapı, bağlanacak iç ünitenin kapasitesine göre belirlenmelidir.
• GKMPI 180 ve GKMPI 240 iç ünitelerde bağlantı çapları farklı olduğundan gerekli redüksiyon parçaları yetkili servis tarafından belirlenmelidir.
• Boru hattı uzunlukları, kot farkları ve kapasite kombinasyonu montaj öncesinde teknik olarak kontrol edilmelidir.
